Стеллаж складскойПРАЙС Конструктивные элементы Стеллажей

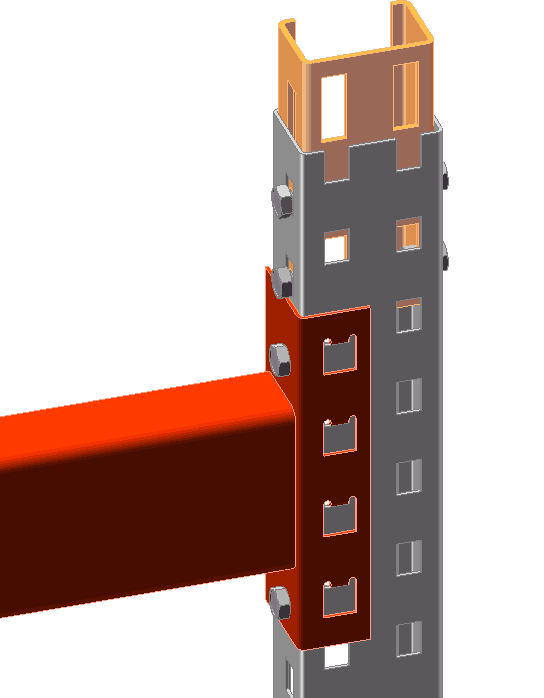

Детали в сборке

Техносклад предлагает продажу следующих конструктивных элементов:

  • вставка, служащая для наращивания длины швеллера;
  • металлический зацеп;
  • самогнутый перфорированный швеллер.

Комбинации этих частей конструкции позволяет создавать разнообразные по степени сложности сборно-разборные конструкции. Вы сможете строить на базе этих элементов:

  • стеллажи;
  • теплицы;
  • заборные секции;
  • строительно-монтажные конструкции;
  • беседки и подобные металлические конструкции.

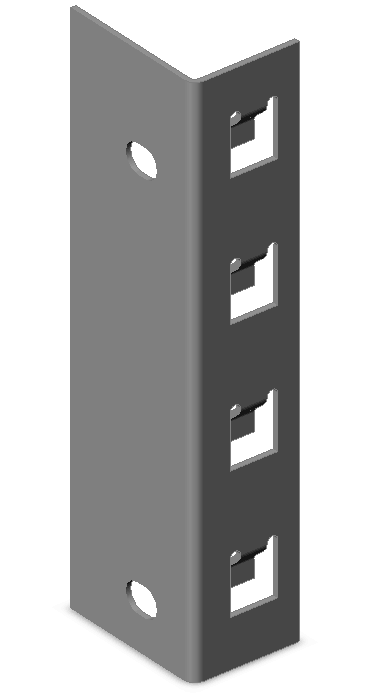

Зацеп

Чертеж зацепПаллетный зацепЗацеп паллетный

Зацепы применяются при стыковке С-образного и профиля (вертикального) с вертикального профиля с другими горизонтальными частями конструкции.

Зацеп продается в двух версиях:

  • усиленной;
  • облегченной (так называемой "двухзубый").



Вы сможете заказать в ООО "Техносклад" и "левый", и "правый" элемент в нужном составе и требуемом количестве.

Зацеп 2-х зубый 1,5 мм -

Зацеп 2-х зубый 2,0 мм -

Зацеп 4-х зубый 2,0 мм -

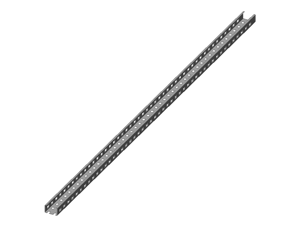

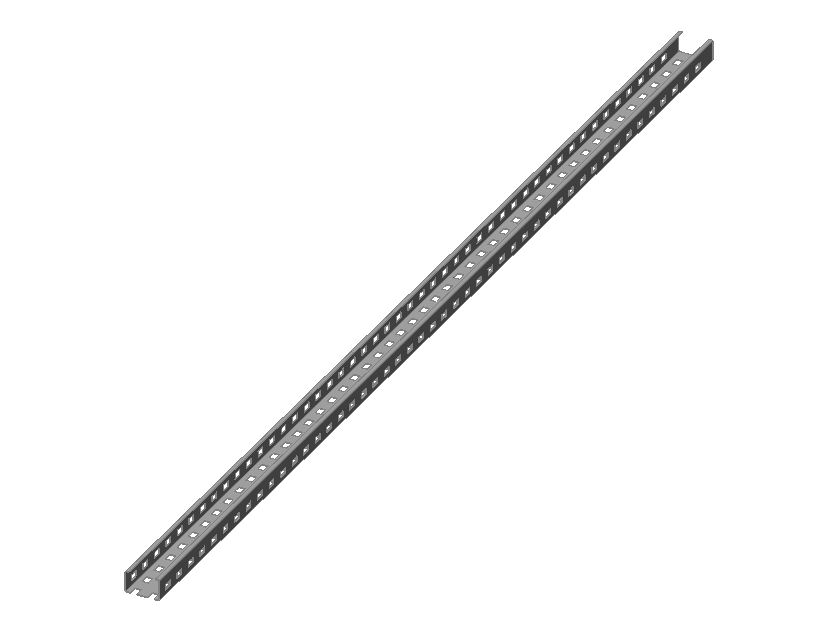

Самогнутый C-образный перфорированный профиль

Профиль чертеж Профиль с-образный

С-образный самогнутый перфорированный профиль - базовый элемент рамы составного стеллажа.

Стойка 2400х80х50х10х1,5 мм

Стойка 2400х80х50х10х2,0 мм

Стойка 2400х80х50х10х2,5 мм



Тип профиля С-образный
Шаг перфорации, мм 50
Длина профиля, м 2,4
Толщина профиля, мм 1,5; 2,0; 2.5;

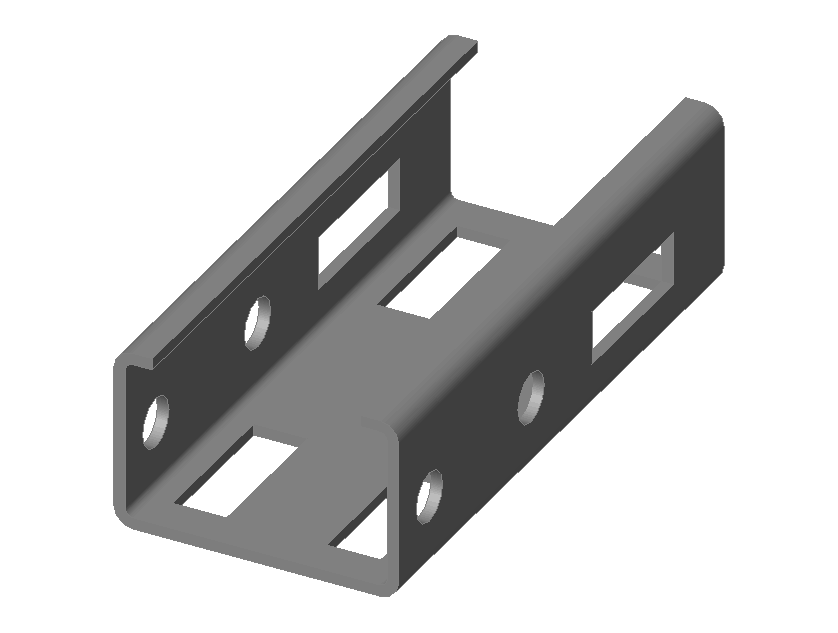

Вставка перфорированная

Чертеж вставка Вставка

Перфорированная вставка широко применяется при наращивании длины профиля.

Толщина материала вставки - 1,5; 2,0; 2,5; 3,0 мм

Вставка перфорированная 1,5 мм

Вставка перфорированная 2,0 мм

Вставка перфорированная 2,5 мм



Указанные на чертеже перфорированной вставки размеры отражают параметры при толщине наращиваемого профиля, составляющей 3 мм.



Чтобы купить нестандартные конструкции из металла, связывайтесь с ООО "Техносклад" при помощи телефонов и адресов, которые находятся в на странице контактов.
