Сборно-разборные стеллажи

Паллетный стеллаж

Паллетный стеллаж - это экономичное решение при хранении грузов на поддонах. Хранения поддонов при помощи паллетных стеллажей помогает эффективно использовать складские помещения, минимизировать затраты, улучшить организацию учета товара.

Стеллажи паллетные - это самый популярный вид стеллажей. Элементы его конструкции часто становятся основой для иных видов стеллажей. При этом складирование поддонов организуется длинной стороной в глубину или вдоль, однако при втором варианте паллетные стеллажи теряют примерно 1/3 своей вместимости.

Удобство

Традиционная структура поддонного (паллетного) складирования - это многоуровневые конструкции фронтальных стеллажей, балки в которых расположены продольно. Они устанавливаются рядами, учитывая необходимую ширину прохода для погрузчика, штабелера или иной погрузочной техники).

Вы сможете выбрать высоту, глубину и профиль рамы, а так же длину и высоту балки, предоставив, изложив в техническом задании конкретные требования, чтобы получить наилучший стеллаж.

Чертеж паллетного стеллажа

Паллетные стеллажи - это сборно-разборная конструкция, которая собирается из отдельных частей в одну-две линии произвольной длины и произвольным числом ярусов с возможностью регулировки высоты балок. Загрузка и разгрузка паллетного типа стеллажа - с фронтальной части.

Такие металлические конструкции состоят из двух и более вертикальных рам, которые соединены грузовыми балками, расположенными горизонтально.

Основные детали паллетных стеллажей - это вертикальные рамы и горизонтальные траверсы. Стойки вертикальных рам производятся из гнутого профиля. Они делают возможным регулирование расстояния между грузовыми полками (дискретный шаг 50мм) в зависимости от высоты конкретного поддона с грузом. Высота рам может быть избрана исходят из высоты складских помещений и числа ярусов хранения. Тип балки же подбирается под вес поддона с грузом, составляющий нагрузку на паллетные стелажи.

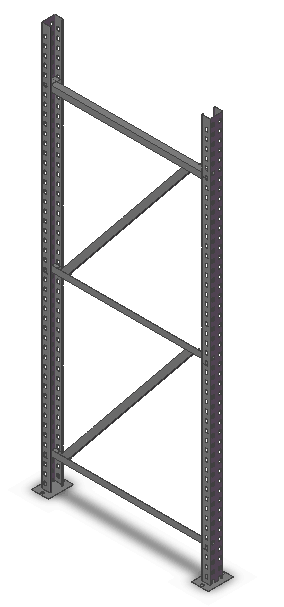

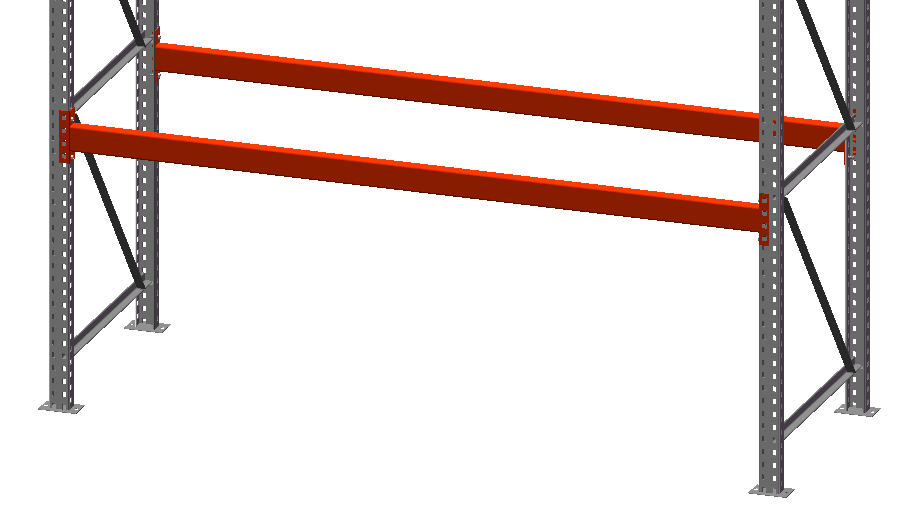

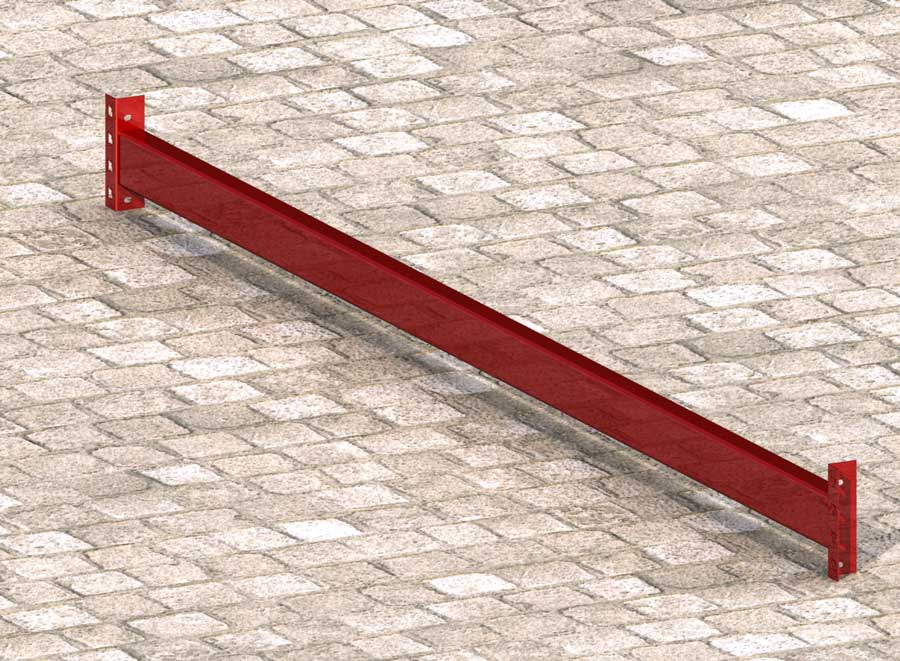

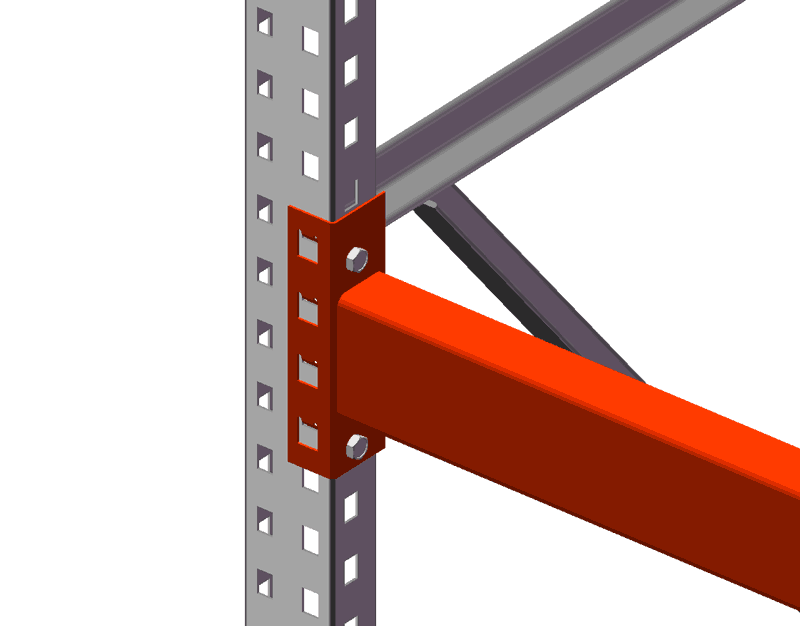

Паллетная рама Паллетная Траверса Крепление паллетной траверсы Паллетный стеллаж. Поддон

Полка традиционно - это деревянный или пластиковый поддон, при этом производится и металлический полочный настил.

Монтаж фронтальных стеллажей производится при помощи зацепных соединений и затем фиксируется болтовыми соединениями. Это гарантирует вам быстроту и надежность сборку. Для обеспечения высокого уровня безопасности и максимальной устойчивости стеллажа он монтируется к полу анкерным крепежом. Для того, чтобы обработка груза на паллетных конструкциях была удобной, а стойки были защищены от повреждений, сделанных погрузчиком, стеллажи могут быть укомплектованы торцевыми и передними отбойниками.

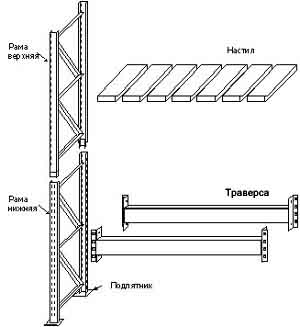

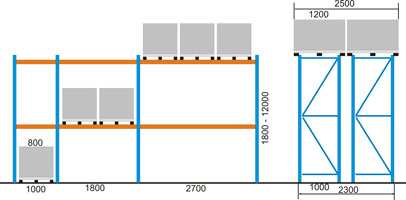

Стеллаж паллетный - чертеж

Материал:

Траверса - профильная труба, сечение - в зависимости от нагрузки;

Стойка рамы - перфорированный С-образный гнутый профиль 80х50х10. Толщина металла 2 - 3 мм, в зависимости от нагрузки.

Настил - металлический лист 1 -2 мм;

Покрытие паллетных стеллажей - порошковое, цвет - светло-серый по RAL 7035 или по желанию заказчика.



Максимальная нагрузка на 1 раму зависит от высоты размещения первого яруса
  Высота до первого яруса (мм)
1000 1250 1500 1750 2000 2250 2400
Стандартная рама 6000 6000 5800 5500 5100 4650 4000
Усиленная рама 9000 9000 8500 7800 7000 6100 5000
Допустимые нагрузки на ярус (2 балки), кг
профиль Вес кг/пог.метр Длина балки (мм)
1000 1500 1800 2300 2700
80x40x2 3.8 2000   1300 1000 800
80x40x3 5.7 2500   1900 1400 1200
80x60x3 6.6 3500   2700 2100 1900
80x60x4 8.8 3600   3200 2800 2500
100x50x3 7.1 3500   2700 2500 2000
100x50x3.5 8.3 4000   3100 2700 2500
100x50x4 9.5 4000   3600 3200 3000
110x50x4 10.1 4000   3900 3500 3300
110x60x4 10.7 5000   4900 3700 3600
Допустимые нагрузки на полочный настил, кг/м 2
Ширина, мм Глубина секции (мм)
600 700 800 1000
Паллетный настил 300       280
400       250

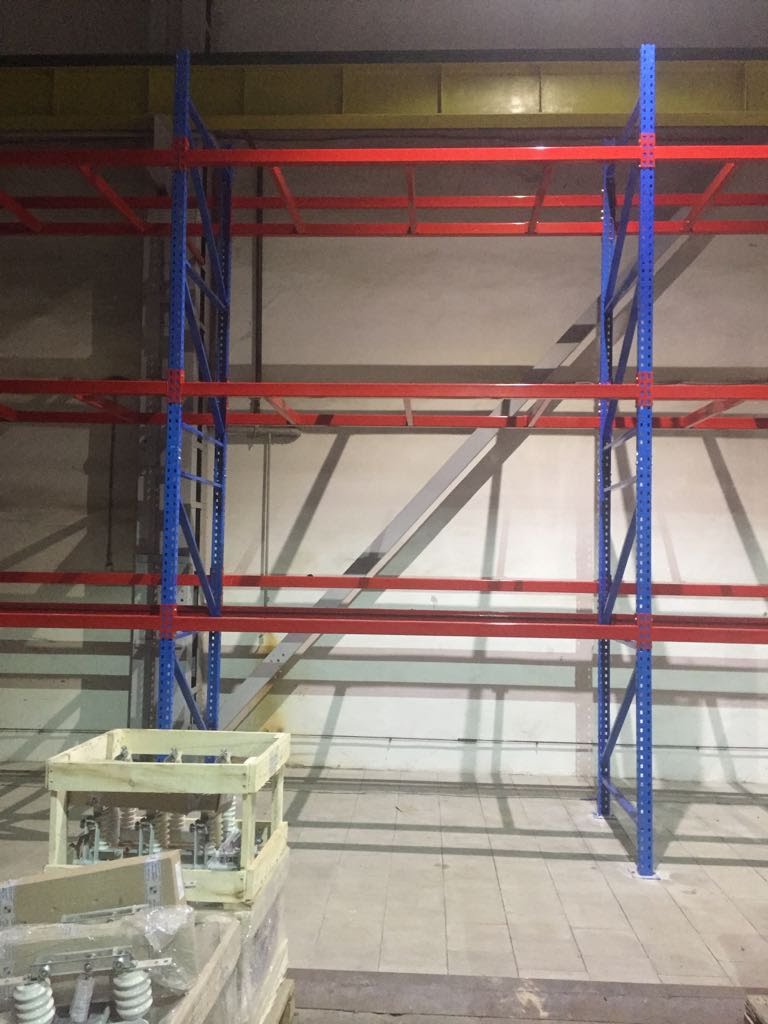

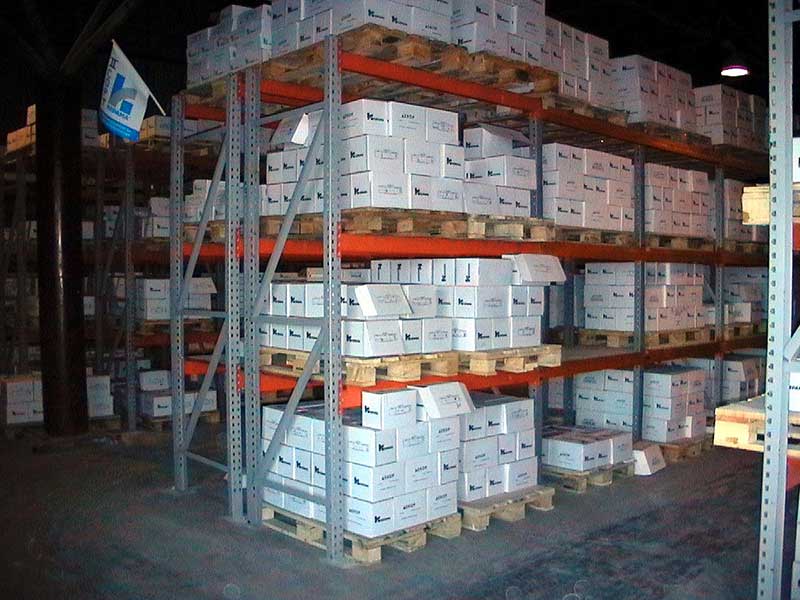

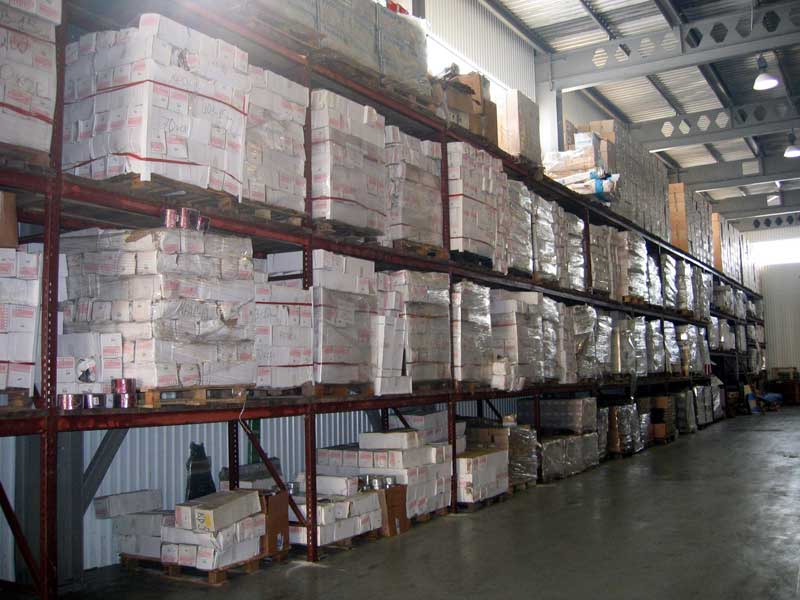

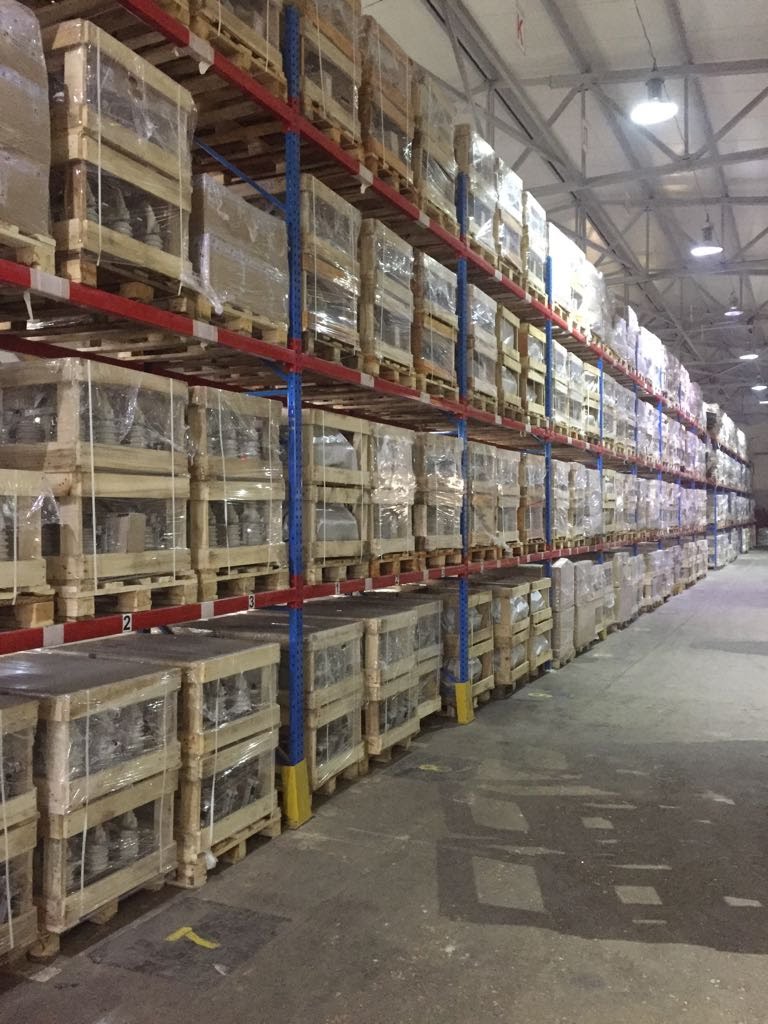

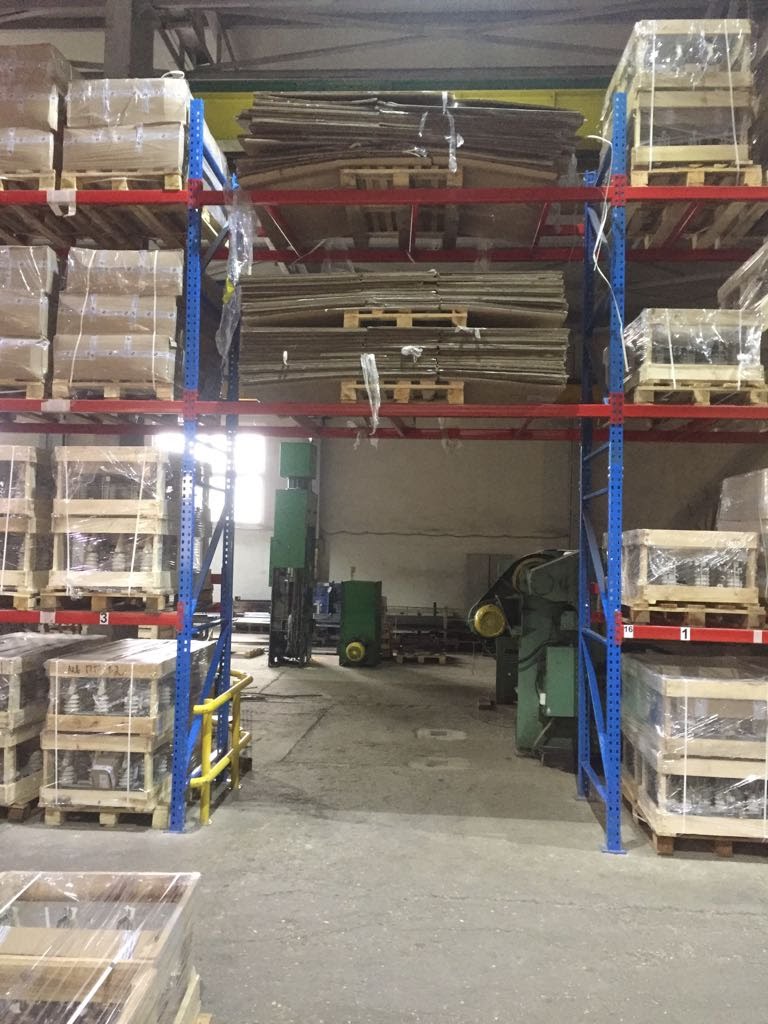

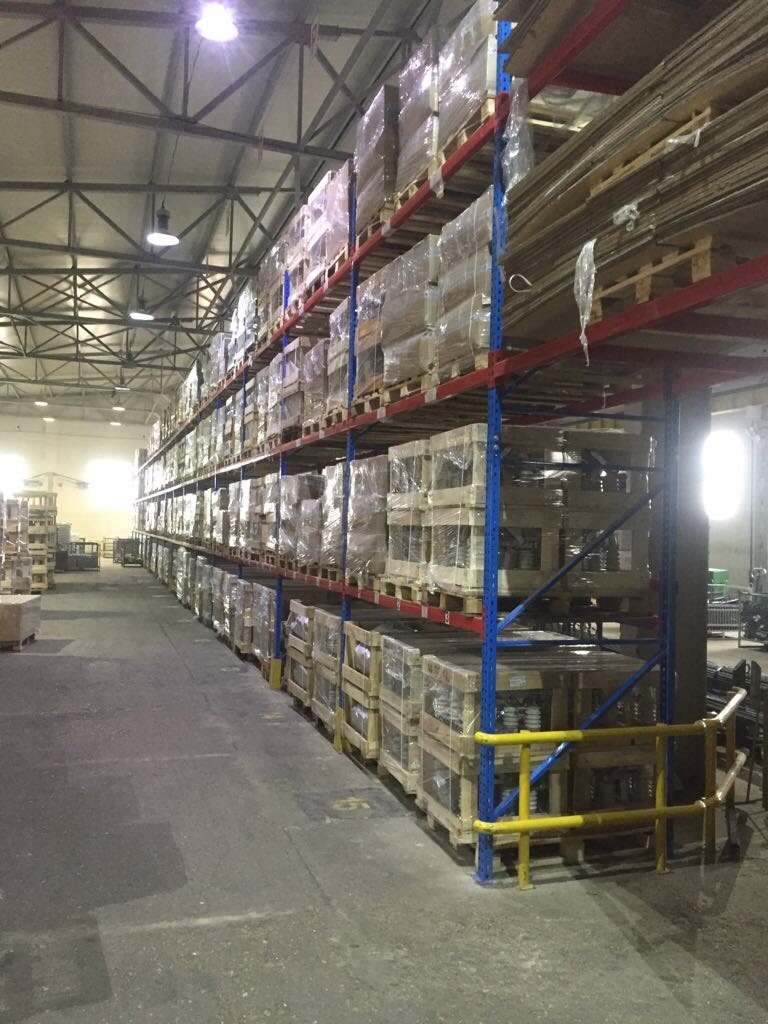

Фронтальные металлические стеллажи на фотографии

Склад KERAMA MARAZZI

Фотография Стеллаж паллетныйФотография Стеллаж паллетный

Склад Кореневский Завод

Фотография Стеллаж паллетныйФотография Стеллаж паллетныйФотография Стеллаж паллетныйФотография Стеллаж паллетный

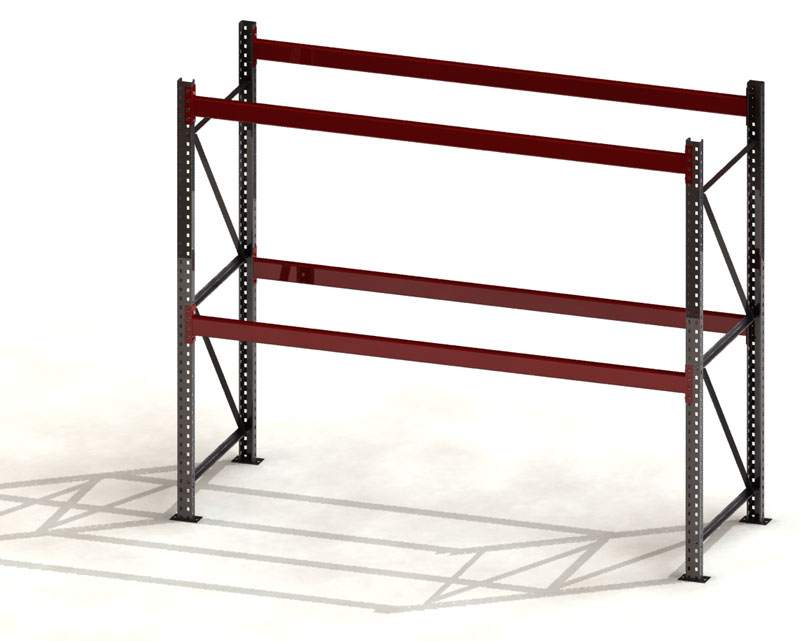

3D модели

Модель Паллетного стеллажа Модель паллетного стеллажа Модель паллетного стеллажа

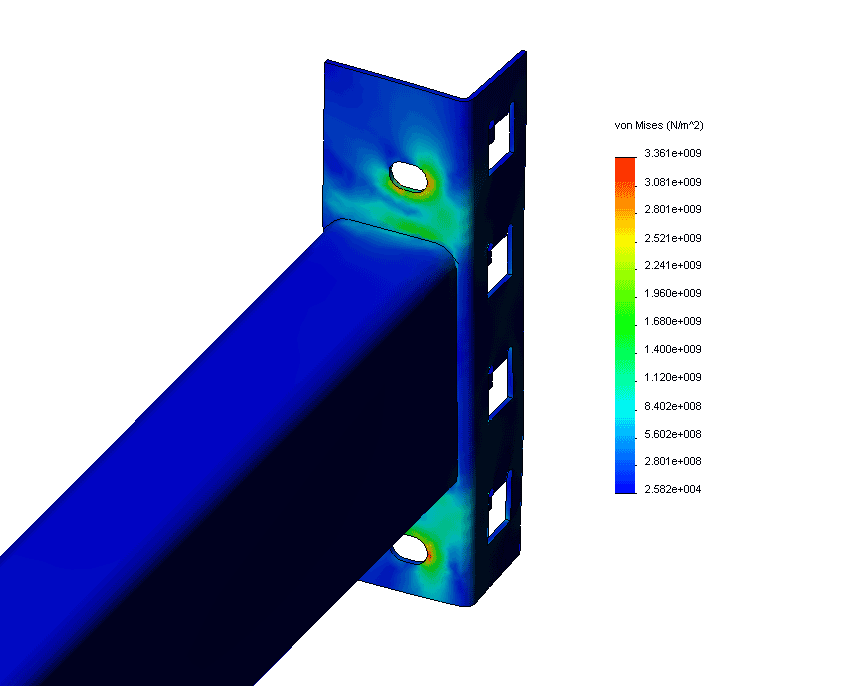

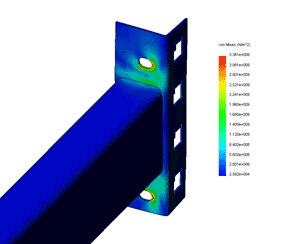

Пример компьютерного моделирования нагрузочной способности


Все вопросы по поводу паллетных металлических конструкций Вы можете задать нам по телефонам:

+7(4862)55 19 97 / +7(910)748 01 25. Звоните!
